Il existe différentes applications où un obturateur pneumatique peut être utilisé selon la conduite et le type de travail. Voyons les différents domaines d’utilisation.
RÉPARER UNE ZONE SPÉCIFIQUE
Si vous devez réparer une zone spécifique, il existe deux manières d’isoler cette zone.

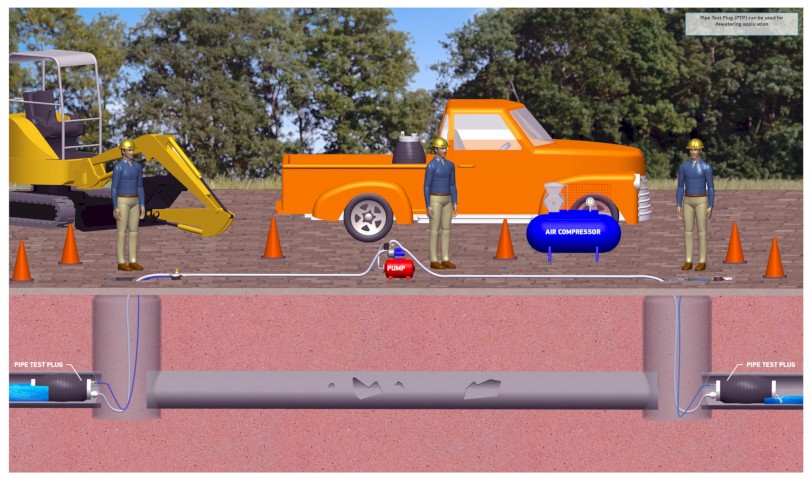

La première consiste à contourner le débit d’eau avec une pompe. Comme vous pouvez le voir sur la photo suivante, vous avez besoin de deux modèles d’obturateurs pneumatiques PlugCo PTP, d’une conduite de dérivation, d’une pompe et d’une alimentation en air. Les modèles PTP permettent la dérivation de l’eau. Vous pouvez facilement isoler la zone à réparer en connectant les deux obturateurs de test par une ligne de dérivation et une pompe de circulation.

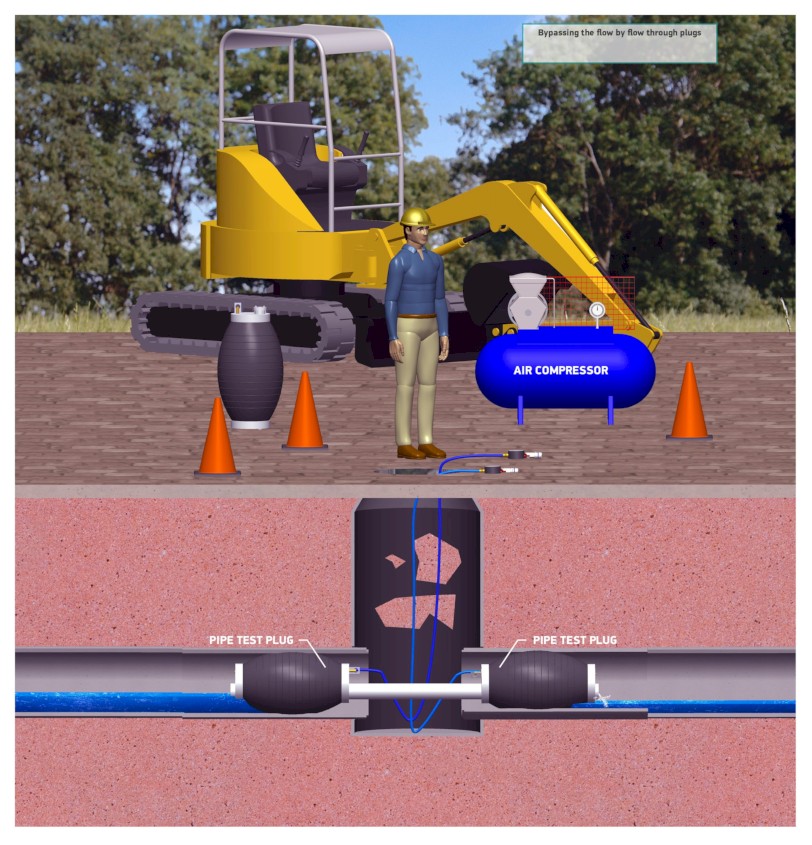

La deuxième façon d’isoler la zone de réparation est d’utiliser un pipeline de dérivation sans pompe à eau. Dans cette application, deux obturateurs pneumatiques PTP sont connectées à une conduite de dérivation pour assurer le passage du flux d’eau comme le montre le schéma suivant.
TESTER UNE ZONE SPÉCIFIQUE
Si vous devez faire un test d’étanchéité dans une zone spécifique, vérifiez s’il y a des trous d’homme. Le type d’obturateur pneumatique que vous utiliserez dépend de la présence ou non des trous d’homme.
S’il n’y a pas de trou d’homme, vous aurez besoin d’un obturateur pneumatique modèle PP et d’un modèle PTP et d’une alimentation en eau et d’autre en air. Un adaptateur de décharge d’air est également nécessaire pour évacuer l’air comprimé de la zone de test. Le modèle PP bloque un côté du pipeline et l’autre côté de la ligne est bloqué par le modèle PTP qui comprend la connexion de dérivation. Cette connexion permet de remplir la ligne d’eau pour tester la conduite.

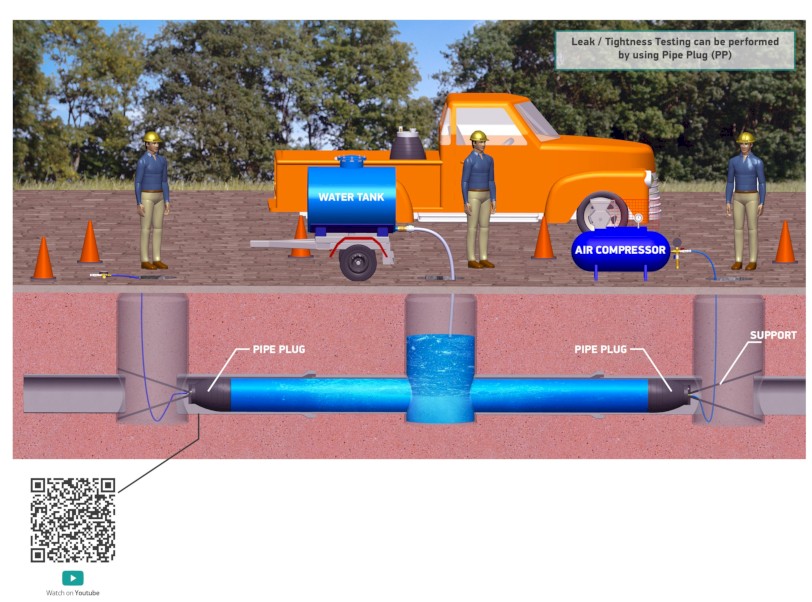

S’il y a un trou d’homme, deux modèles de obturateurs pneumatiques en PP suffiront pour compléter le test d’étanchéité. Vous pouvez remplir l’eau de la zone de test par le trou d’homme. De plus, l’observation du niveau d’eau au niveau du trou d’homme est un moyen pratique pour effectuer le test d’étanchéité selon la norme EN 1610.

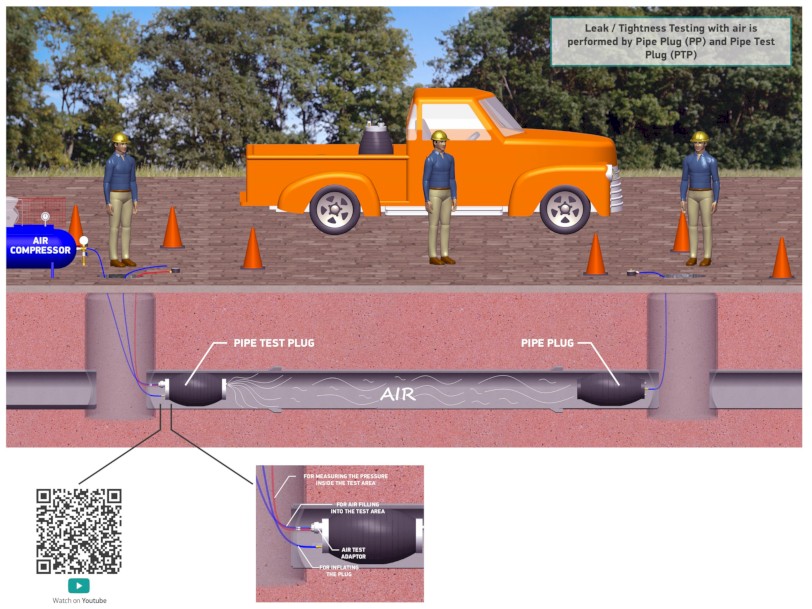

Si vous souhaitez effectuer un test d’étanchéité à l’air, vous aurez besoin d’un modèle PP et d’un modèle PTP et d’une alimentation en air. Un adaptateur de test d’air est également nécessaire pour contrôler et surveiller l’air dans la zone de test. Le modèle PP bloque un côté du pipeline et l’autre côté de la ligne est bloqué par le modèle PTP qui comprend la connexion de dérivation. Cette connexion permet de remplir la ligne avec de l’air.
Pour résumer, les modèles d’obturateurs pneumatiques ont différentes applications en fonction de votre objectif. En d’autres termes, il peut être difficile de choisir la bonne combinaison de produits. PlugCo est disponible pour vous aider à déterminer quelle est la meilleure solution pour votre projet. Vous pouvez nous contacter par email, via WhatsApp ou vous pouvez nous écrire directement via la section Chat en ligne.
